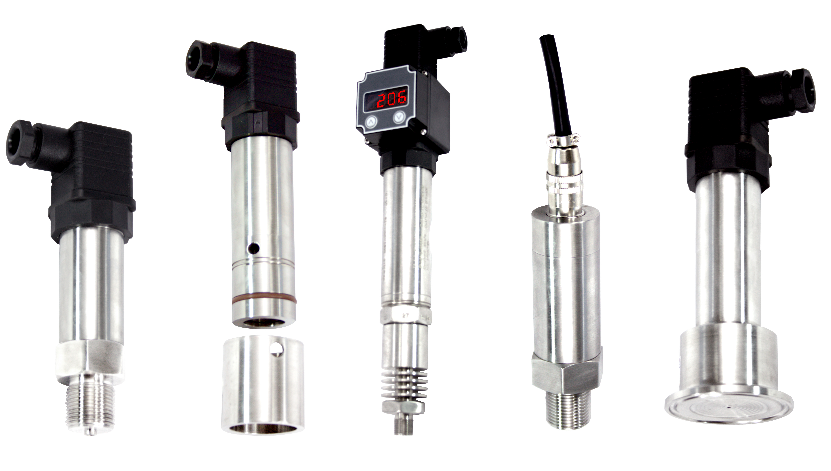

WIDEPLUS-8系列精小型压力变送器

>产品概述

WIDEPLUS-8系列精小型压力变送器以其优良的可靠性，广泛的适用性,产

品的灵活性和多样性，广泛应用于航空、航天、石油、化工、冶金、电力、水利等工业过程现场压力测量和控制。

>主要特点

·量程覆盖范围宽。

·全不锈钢结构，压力接口形式多样，具有齐平膜片、钽膜片等多种形式。防护等级IP65。

·输出信号形式多样，现场可调校，现场可显示。

·反极性保护和瞬间过电流过压保护，符合EMI防护要求。

·防爆型产品符合GB3836.4标准的ExiaⅡCT6要求。

>技术参数

测量范围    -0.1～0—0.01～60MPa

过    载    1.5倍满量程压力

压力类型    表压或绝压或密封参考压力

精确度    典型：±0.25%FS；       最大：±0.5%FS（包括非线性、迟滞和重复性）

长期稳定性  典型：±0.1%FS；        最大：±0.2%FS

零点温度漂移    0.03%FS/℃(≤100KPa)；   0.02%FS/℃(＞100KPa)

满度温度漂移    0.03%FS/℃(≤100KPa)；   0.02%FS/℃(＞100KPa)

允许温度          ·正常工作温度     -20℃～70℃

               ·防爆型工作温度-20℃～60℃

·膜片     -20℃～80℃(短时可达130℃)

·贮存温度     -20℃～80℃

·高低温型     -65℃～150℃      10℃～200℃     10℃～350℃

供电电源        (12.5～36)V DC

输出信号        (4～20)mA DC

传输方式        二线制

外壳防护        电缆线和接插件连接均为IP65

电气连接        进口防爆插头座或电缆1.5米

壳    体        不锈钢1Cr18Ni9Ti           O型圈：氟橡胶、丁腈橡胶

膜    片        不锈钢316L

>负载特性

>外形结构和安装尺寸

>>接插件连接式外形结构和安装尺寸

IDEPLUS-8系列精小型压力变送器型谱表
